自吸排污泵,自吸式排污泵,ZW自吸排污泵 一、ZW自吸无堵塞排污泵产品概述 普通常用的自吸排污泵主要分为带联轴器式ZW自吸排污泵和无联轴器直联式ZWL自吸排污泵两种，ZW自吸排污泵是zui早的一种自吸排污泵产品，ZW自吸排污泵带联轴器对于输送温度高的液体具有一定优势不会因为液体温度高的原因导致热量传递到电机上，也不会因为机械密封漏水之后出现电机进水的现象。ZWL自吸排污泵的优点是占地面积小，振动及噪音小，由于采用了直联式避免了联轴器形式需要找平衡的弊端运行可靠故障率低。普通自吸排污泵自吸高度在5米以内，如果需要自吸高度更好的自吸排污泵建议选用我们新款的不会超电流的大吸力自吸排污泵。 二、ZW型自吸式排污泵特点 1、ZW自吸排污泵、ZWL自吸排污泵特点 自吸无堵塞排污泵是为了替代潜水排污泵产品避免让泵潜入水里容易出现漏水导致烧毁电机的故障现象出现，也是为了便于检修维护而研发的一款具有自吸功能的自吸无堵塞排污泵产品，博禹公司在反结合国内外同类自吸泵产品的技术基础上研发而成的一种结构新颖的自吸泵产品。ZW自吸式排污泵主要有自吸泵的功能和无堵塞排污泵的特点，主要采用轴向回流外混式的原理，自吸排污泵产品不但可以象一般清水自吸泵那样用不着在进口管道安装底阀和每次使用不需要灌引水。自吸式排污泵不但可以吸排含有大颗粒固体和长纤维杂质的介质，还可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等 化工介质zui理想的杂质泵.ZW自吸泵与国内同类自吸排污泵产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内前茅，达到国际先进水平，具有广阔的应用市场和发展前景. 2、不会超电流的大吸力无堵塞式自吸排污泵特点 该款不会超电流的自吸泵自吸效果好能快速的把水抽吸上来，不用真空辅助系统自吸高度能达到 6 米，使用真空辅助系统可以达到 8-9 米、8 米高度只需要 50 秒就能出水。 不会超电流的自吸泵?在型号所描述扬程范围内使用任意扬程都不会过载超流。 不会超电流的自吸泵?无堵塞效果好叶轮采用合金钢材质切割效果好。 不会超电流的自吸泵?机械密封有自润滑油室*次运行自吸泵可以不用加水可以空转运行。 不会超电流的自吸排污泵?在以往的真空装置上设置有汽水分离器，能彻底的把水气分离，不让一滴水被真空泵吸入。 三、ZW自吸排污泵结构图及ZW型自吸排污泵图片 1、ZW自吸排污泵结构图 序号 | 部件名称 | 序号 | 部件名称 |
| 1 | 进口接管 | 5 | 叶轮 | 2 | 进口单向阀 | 6 | 机械密封 | 3 | 出水接管 | 7 | 轴承座 | 4 | 泵体 | 8 | 泵轴 |
2、ZW自吸排污泵图片
3、ZWL自吸排污泵结构图
4、ZWL自吸排污泵图片

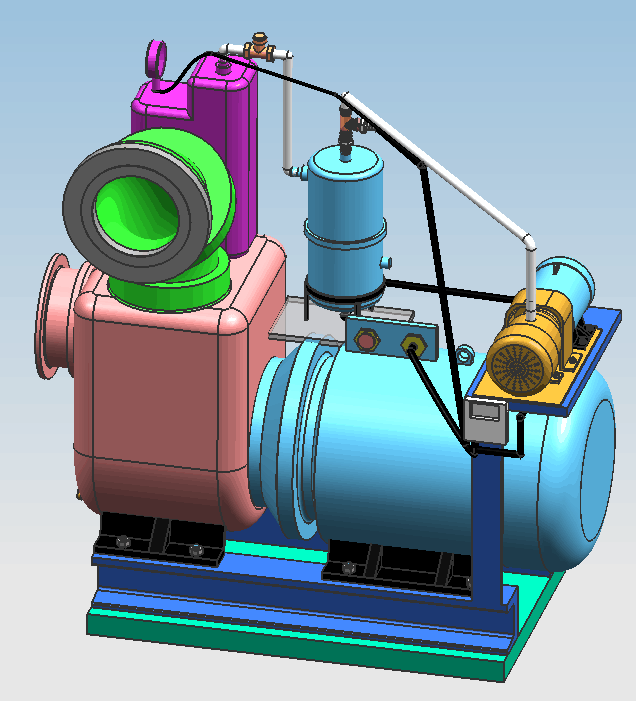

5、不会超电流的大吸力无堵塞式自吸排污泵结构图
三、ZWL/ZW自吸无堵塞排污泵使用范围: ZW型自吸式排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内首创，达到国际先进水平，具有广阔的应用市场和发展前景。1环境温度≤45℃，介质温度≤60℃。2.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。3.通过颗粒zui大直径为自吸无堵塞式排污泵口径的60%，纤维长度为口径的5倍。4.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。 五、ZW型自吸排污泵型号意义及ZW自吸泵性能参数表 1、ZW自吸排污泵型号意义
2、ZW型自吸排污泵性能参数表 型号 | 流量Q
（m3/h） | 扬程
（m） | 电机功率
（KW） | 转速
（r/min） | 25ZW8-15 | 8 | 15 | 1.5 | 2900 | 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 32ZW20-12 | 20 | 12 | 2.2 | 2900 | 40ZW20-12 | 20 | 12 | 2.2 | 2900 | 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 40ZW15-30 | 15 | 30 | 3 | 2900 | 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 50ZW15-30 | 15 | 30 | 3 | 2900 | 65ZW30-18 | 30 | 18 | 4 | 1450 | 65ZW20-30 | 20 | 30 | 5.5 | 2900 | 65ZW15-30 | 15 | 30 | 3 | 2900 | 65ZW20-14 | 20 | 14 | 2.2 | 2900 | 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 65ZW30-50 | 30 | 50 | 11 | 2900 | 80ZW40-16 | 40 | 16 | 4 | 1450 | 80ZW40-50 | 40 | 50 | 18.5 | 2900 | 80ZW65-25 | 65 | 25 | 7.5 | 2900 | 80ZW80-35 | 80 | 35 | 15 | 2900 | 80ZW50-60 | 50 | 60 | 22 | 2900 | 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 100ZW100-20 | 100 | 20 | 11 | 1450 | 100ZW100-30 | 100 | 30 | 22 | 2900 | 100ZW80-60 | 80 | 60 | 37 | 2900 | 100ZW80-80 | 80 | 80 | 45 | 2900 | 125ZW120-20 | 120 | 20 | 15 | 1450 | 125ZW200-15 | 200 | 15 | 15 | 1450 | 150ZW200-15 | 200 | 15 | 15 | 1450 | 150ZW250-25 | 250 | 25 | 45 | 2900 | 200ZW280-14 | 280 | 14 | 22 | 1450 | 200ZW300-18 | 300 | 18 | 37 | 1450 | 200ZW280-28 | 280 | 28 | 55 | 1450 | 250ZW420-20 | 420 | 20 | 55 | 1450 | 300ZW800-14 | 800 | 14 | 55 | 1450 |
六、ZWL直联式自吸排污泵型号意义及ZWL直联式自吸排污泵性能参数 1、ZWL自吸排污泵型号意义
2、ZWL直联式自吸排污泵性能参数 型号
| 流量
m3/h | 扬程
m | 功率
kw | 转速
r/min | 效率
% | 汽蚀余量
m | 自吸高度
m | 自吸时间
min/m | 重量kg | ZWL25-8-15 | 8 | 15 | 1.5 | 2900 | 45 | 2.0 | 5.0 | 3 | 68 | ZWL32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 68 | | ZWL40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 95 | | ZWL40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 | | ZWL40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 68 | | ZWL50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 | | ZWL50-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 | | ZWL50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 95 | | ZWL50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 140 | | ZWL50-20-40 | 20 | 40 | 7.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 | | ZWL65-30-18 | 30 | 18 | 4 | 2900 | 45 | 2.5 | 5.0 | 3 | 125 | | ZWL65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 135 | | ZWL65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 140 | | ZWL65-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 150 | | ZWL65-65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.0 | 3 | 200 | | ZWL80-40-16 | 40 | 16 | 4 | 2900 | 50 | 3.0 | 5.0 | 3 | 125 | | ZWL80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 140 | | ZWL80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 150 | | ZWL80-65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.0 | 3 | 220 | | ZWL80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 250 | | ZWL80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.5 | 3 | 300 | | ZWL100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.0 | 3 | 230 | | ZWL100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.0 | 3 | 230 | | ZWL100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.0 | 3 | 270 | | ZWL100-100-30 | 100 | 30 | 22 | 1450 | 53 | 4.0 | 5.0 | 2 | 320 | | ZWL100-80-45 | 80 | 45 | 30 | 2900 | 53 | 4.0 | 5.5 | 2 | 380 | | ZWL100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 | 5.5 | 2 | 430 | | ZWL100-80-80 | 80 | 80 | 45 | 2900 | 53 | 4.0 | 5.5 | 2 | 480 | | ZWL125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.0 | 2 | 380 | | ZWL150-200-15 | 200 | 15 | 15 | 1450 | 60 | 5.0 | 5.0 | 3.5 | 380 | | ZWL150-200-20 | 200 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 420 | | ZWL150-200-25 | 200 | 25 | 30 | 1450 | 60 | 5.0 | 5.0 | 3 | 520 | | ZWL150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 580 | | ZWL150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 5.0 | 3.5 | 700 | | ZWL200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 600 | | ZWL200-300-18 | 300 | 18 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 | | ZWL200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 | 5.2 | 3 | 820 | | ZWL250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1020 | | ZWL300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1200 |
如果觉得以上ZW自吸泵型号参数流量扬程以及吸程太小没有符合要求的可以选择我公司的不会超电流的大吸力自吸排污泵产品。 3、不会超电流的大吸力无堵塞式自吸排污泵型号意义及性能参数 例如100BYQGZW100-10-11-4按照顺序100-进出口口径mm BY-博禹 QGZW-大吸力自吸排污泵 100-流量m3/h 10-扬程米 11-电机功率KW 4-电机级数 型 号 | 流量
m3/h | 扬程
m | 功率
kW | 转速n
r/min | 100BYQGZW100-10-11-4 | 100 | 0-10 | 11 | 1450 | 100BYQGZW100-12-11-4 | 100 | 0-12 | 11 | 1450 | 100BYQGZW100-15-7.5-4 | 100 | 0-15 | 11 | 1450 | 100BYQGZW100-20-11-4 | 100 | 0-20 | 11 | 1450 | 100BYQGZW100-25-15-4 | 100 | 0-25 | 15 | 1450 | 100BYQGZW100-30-18.5-4 | 100 | 0-30 | 18.5 | 1450 | 100BYQGZW100-40-22-2 | 100 | 0-40 | 22 | 2900 | 100BYQGZW100-50-30-2 | 100 | 0-50 | 30 | 2900 | 100BYQGZW100-60-37-2 | 100 | 0-60 | 37 | 2900 | 100BYQGZW100-70-45-2 | 100 | 0-70 | 45 | 2900 | 100BYQGZW100-80-55-2 | 100 | 0-80 | 55 | 2900 | 150BYQGZW150-10-11-4 | 150 | 0-10 | 11 | 1450 | 150BYQGZW150-15-11-4 | 150 | 0-15 | 11 | 1450 | 150BYQGZW150-20-15-4 | 150 | 0-20 | 15 | 1450 | 150BYQGZW150-25-18.5-4 | 150 | 0-25 | 18.5 | 1450 | 150BYQGZW150-30-22-4 | 150 | 0-30 | 22 | 1450 | 150BYQGZW150-35-30-4 | 150 | 0-35 | 30 | 1450 | 150BYQGZW150-40-37-2 | 150 | 0-40 | 37 | 2900 | 150BYQGZW150-50-45-2 | 150 | 0-50 | 45 | 2900 | 150BYQGZW150-65-55-2 | 150 | 0-65 | 55 | 2900 | 150BYQGZW150-80-75-2 | 150 | 0-80 | 75 | 2900 | 150BYQGZW200-11-11-4 | 200 | 0-11 | 11 | 1450 | 150BYQGZW200-15-15-4 | 200 | 0-15 | 15 | 1450 | 150BYQGZW200-18-18.5-4 | 200 | 0-18 | 18.5 | 1450 | 150BYQGZW200-22-22-4 | 200 | 0-22 | 22 | 1450 | 150BYQGZW200-27-30-4 | 200 | 0-27 | 30 | 1450 | 150BYQGZW200-32-37-2 | 200 | 0-32 | 37 | 2900 | 150BYQGZW200-40-45-2 | 200 | 0-40 | 45 | 2900 | 150BYQGZW200-50-55-2 | 200 | 0-50 | 55 | 2900 | 15BYQGZW200-65-75-2 | 200 | 0-65 | 75 | 2900 | 150BYQGZW200-80-90-2 | 200 | 0-80 | 90 | 2900 | 150BYQGZW300-50-75-2 | 300 | 0-50 | 75 | 2900 | 150BYQGZW300-40-55-2 | 300 | 0-40 | 55 | 2900 | 150BYQGZW300-60-90-2 | 300 | 0-60 | 90 | 2900 | 150BYQGZW300-80-110-2 | 300 | 0-80 | 110 | 2900 |
七、ZWL/ZW型自吸式无堵塞排污泵故障原因及解决方法 自吸排污泵故障现象 | 自吸排污泵故障原因分析 | ZW自吸泵故障排除方法 | ZW型自吸排污泵不出水 | 泵体内未加储液或储液不足 | 加足 | 吸入管路漏气 | 消除管路漏气现象 | 电压过低 | 调整电压 | 吸程过高或吸入管路太长 | 降低吸程或缩短管路 | 机械密封泄漏过大 | 修理或更换 | ZW自吸排污泵出水不足 | 因使用不当，叶轮流道或吸入管路被堵塞 | 消除堵塞物 | 叶轮磨损严重 | 更换叶轮 | 功率不足转速太低 | 调整至额定转速 | 自吸排污泵噪音、振动过大 | 底脚不稳 | 加固 | 轴承磨损严重 | 更换轴承 | 泵与电机主轴不同轴 | 调整同轴度 | ZW自吸排污泵轴承温度过高 | 润滑脂变质或干燥 | 更换润滑脂 | 轴承损坏 | 更换 | ZW自吸排污泵泄漏 | 联接螺栓松动 | 固紧 | 密封件磨损 | 更换 |
1、ZW自吸式排污泵安装前检查基础是否水平？ 2、检查各部件在运输中有否被损坏？ 3、ZW型自吸排污泵本身不允许作为管路支承？ 4、ZW自吸排污泵与管路应保持良好的密封。检查泵底座、联轴器、轴承等连接部位的紧固件有否松动？如有松动应固紧。 ◆用手转动联轴器是否有卡带或异声等现象？ ◆打开泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。 ◆接上电源试转一下，从电机端看，为顺时针转向。（严禁反转） ◆开机工作，观察否运行是否正常？若有异常现象，应找出原因，加以排除。 八、自吸无堵塞排污泵订货须知:
一、订货前需要向我们提供以下信息①ZW型自吸式排污泵的型号②ZW自吸式排污泵的进出口口径需要多少毫米在不影响自吸泵性能的情况下可以定做③ZW自吸式排污泵的扬程需要多少m④自吸排污泵的流量需要多少m3/h⑤ZW自吸式排污泵的电机功率需要多少KW⑥ZW型自吸式排污泵的转速需要多少r/min⑦自吸排污泵电压需要多少V⑧ZW自吸泵的吸程需要多少米⑨ZW型自吸排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的自吸排污泵产品型号，请按自吸排污泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供无堵塞式自吸排污泵的设计图纸和详细参数，由我们博禹泵业的技术专家为您审核把关。 ZW自吸排污泵自吸高度在5.5米左右，如果超出5.5米的工况建议您选用自吸泵选型目录里面的BYXZXW大流量强自吸泵系列。
感谢您访问我们博禹泵业的【www.junzehb。。ｃｏｍ】,如有任何自吸无堵塞排污泵疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
